Il Rivoluzionario Sistema di Sbavatura NOGA MT UBURR

Acquisisci i super poteri nel tua lavoro di finitura

Il sistema di sbavatura NOGA MT UBURR rappresenta un'innovativa famiglia di strumenti progettati per ottimizzare il processo automatico di sbavatura. Questo sistema è composto da due componenti essenziali:

  • Lama di taglio di precisione con geometria unica, dotata di differenti chip-formers e dimensioni.
  • MT DURASHIELD, un porta-utensili all'avanguardia mai visto prima nel settore degli utensili per la lavorazione del metallo.
  • UBURR stabilisce un nuovo standard in termini di efficienza ed eccellenza nella sbavatura.

Nel settore della lavorazione e della produzione, gli strumenti di sbavatura svolgono un ruolo cruciale garantendo che i fori perforati siano puliti, lisci e privi di sbavature indesiderate che potrebbero influenzarne le prestazioni o l'estetica.

L'obiettivo di NOGA MT è quello di fornire un'eccellenza senza eguali attraverso prodotti di altissima qualità progettati da professionisti esperti e realizzati con i migliori materiali che il nostro mondo ha da offrire.

Il Rivoluzionario Sistema di Sbavatura NOGA MT UBURR

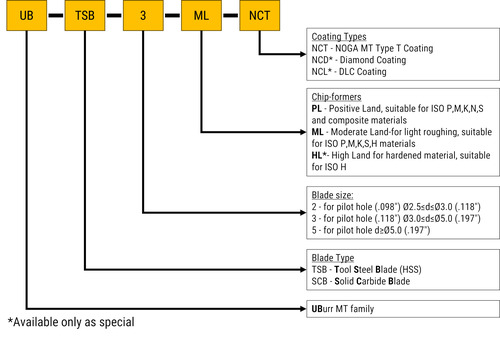

Come selezionare le lame UBURR

Come Selezionare una Lama UBURR

Porta-Utensili UBURR

Le caratteristiche del porta-utensili:

  • La serie standard di porta-utensili UBURR copre un'ampia gamma di fori pilota da Ø3.0 a Ø25mm (.1181 a .9842”) con incrementi di 0.5mm (.0197”).
  • La nostra famiglia di porta-utensili, MT DURASHIELD, realizzata in acciaio inossidabile AISI 17-4 PH temprato per precipitazione, è ampiamente utilizzata in settori quali l'aerospaziale, medicale, petrolifero, generazione di energia e molte altre industrie che richiedono elevate prestazioni, durata e affidabilità in ambienti impegnativi, rendendola un materiale versatile e ampiamente utilizzato.

Offerta di MT DURASHIELD:

  • Resistenza: Assicura che gli utensili possano sopportare pesanti carichi.
  • Tenacità: Mantiene l'affidabilità in condizioni impegnative.
  • Resistenza all'Usura: Estende la durata degli utensili e riduce i costi.
  • Lavorabilità: Facilita la progettazione di porta-utensili precisi.
  • Resistenza al Calore: Mantiene le prestazioni a temperature elevate.
  • Resistenza alla Corrosione: Ideale per ambienti ostili.

La famiglia di porta-utensili NOGA MT DURASHIELD è sottoposta a un processo di passivazione per migliorare la resistenza alla corrosione. Questo processo elimina la necessità di rivestimenti e prodotti chimici aggiuntivi, semplificando la produzione, riducendo l'impatto ambientale e offrendo una soluzione di protezione dalla corrosione più ecologica.

Come selezionare le lame UBURR

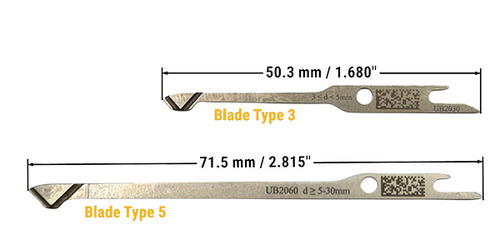

Caratteristiche della lama

Le lame Noga MT ad alta precisione, realizzate in acciaio ad alta velocità (HSS), offrono resistenza e durata che consentono loro di resistere a carichi d'impatto elevati e urti durante i processi di lavorazione. Questo migliora l'affidabilità degli utensili e riduce il rischio di rottura o scheggiatura, mentre mostra un'eccellente resistenza all'usura e all'abrasione.

La geometria unica della lama è progettata per evitare danni alle superfici interne del foro durante l'ingresso, mantenendo l'integrità del pezzo con ogni passaggio e presentando una superficie sferica unica. Le lame UBURR sono disponibili in dimensioni Tipo 3 o Tipo 5, ciascuna con chip-formers PL o ML, rivestite con TiAlN o non rivestite.

Ogni lama è dotata di un codice laser inciso rMQR rettangolare per informazioni tecniche, comprese linee guida per la lavorazione e parametri di taglio.

Caratteristiche della lama

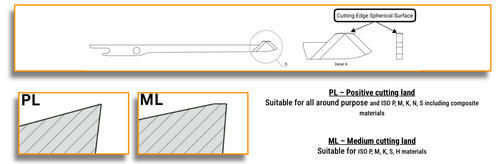

Geometria del bordo di Taglio della Lama

Caratteristiche

Geometria del bordo di Taglio della Lama

Tabella specifiche delle lame

Tabella delle Specifiche delle Lame

CodiceDescrizione

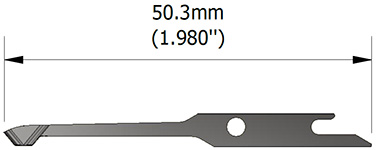

  noga uburr 50.3mm
UB2030 Lama in acciaio per utensili di dimensione 3 senza rivestimento e con chip-former di tipo P
UB2032 Lama in acciaio per utensili di dimensione 3 con chip-former di tipo T e tipo P
UB2034 Lama in acciaio per utensili di dimensione 3 con rivestimento tipo T e chip-former di tipo M
UB2036 Lama in carburo di dimensione 3 con rivestimento tipo T e chip-former di tipo P
UB2038 Lama in carburo di dimensione 3 con rivestimento tipo T e chip-former di tipo M

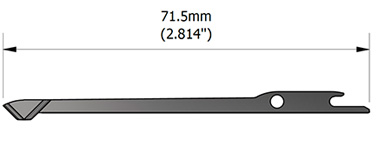

  noga uburr 71.5mm
UB2060 Lama in acciaio per utensili di dimensione 5 senza rivestimento e con chip-former di tipo P
UB2062 Lama in acciaio per utensili di dimensione 5 con rivestimento tipo T e chip-former di tipo P
UB2063 Lama in acciaio per utensili di dimensione 5 con rivestimento tipo T e chip-former di tipo M
UB2067 Lama in carburo di dimensione 5 con rivestimento tipo T e chip-former di tipo P
UB2069 Lama in carburo di dimensione 5 con rivestimento tipo T e chip-former di tipo M

Vantaggi dello sbavatore NOGA UBURR

I Vantaggi di UBURR

  • Efficienza Temporale: Sbavatura automatica per entrambi i lati dei fori in un'unica passata, eliminando i processi manuali e risparmiando tempo di produzione.
  • Risultati Costanti: Garantisce una sbavatura uniforme su tutte le scale di produzione, migliorando la qualità del prodotto e riducendo i difetti.
  • Interpolazione Elicoidale: Esegue la sbavatura attraverso l'interpolazione elicoidale, riducendo i costi degli utensili e ottimizzando il processo produttivo.
  • Affidabilità e Durata: Porta-utensili di alta qualità realizzato in AISI 17-4 PH temprato per precipitazione garantisce longevità e prestazioni costanti in ambienti impegnativi.
  • Sostituzione Facile della Lama: Sostituzione della lama semplice e infallibile, riducendo i tempi di fermo e i costi di manutenzione.
  • Design del Porta-Utensili Versatile: Un solo porta-utensili copre una gamma di diametri pilota, riducendo la necessità di utilizzare utensili multipli e offrendo un'applicazione versatile.
  • Prevenzione dei Graffi: La geometria unica della lama impedisce graffi sulla superficie di lavoro, preservandone l'integrità e migliorandone la finitura.
  • Numero Minimo di Tipi di Lama Richiesti: Sono necessari solo due tipi di lama per tutti i diametri dei fori, semplificando la gestione dell'inventario e riducendo i costi degli utensili.
  • Compatibilità dei Materiali: Le lame sono disponibili con rivestimenti TiAlN PVD o DLC, gestendo una vasta gamma di materiali e ampliando l'applicabilità attraverso diversi settori industriali.
  • Design Su Misura: Configurazioni personalizzabili per soddisfare specifiche esigenze di produzione, migliorando l'adattabilità a diverse configurazioni di produzione.

Vantaggi dello sbavatore NOGA UBURR

Parametri Metrici dei Porta-Utensili UBURR



Ø min. – max.ØØØØ
UB-d030-C08-H29-L85 + UB2030 = UBS-d030-C08-H29-L85 UB3000 3.00-3.50 M4X0.7 3.3 M3.5X0.35
UB-d035-C08-H29-L85 + UB2030 = UBS-d035-C08-H29-L85 UB3001 3.50-4.00 M4.5X0.75 3.75 M4X0.5
UB-d040-C08-H29-L85 + UB2030 = UBS-d040-C08-H29-L85 UB3002 4.00-4.50 M5X0.8 4.2 M4.5X0.5 / M5X0.75
UB-d045-C08-H29-L85 + UB2030 = UBS-d045-C08-H29-L85 UB3003 4.50-5.00 M5X0.5 4.5 4.4
UB-d050-C08-H53-L115 + UB2060 = UBS-d050-C08-H53-L115 UB3004 5.00-5.50 M6X1.0 5 M6X0.75
UB-d055-C08-H53-L115 + UB2060 = UBS-d055-C08-H53-L115 UB3005 5.50-6.00 M6X0.5 5.5 5.4
UB-d060-C08-H53-L115 + UB2060 = UBS-d060-C08-H53-L115 UB3006 6.00-6.50 M7X1.0 6 M7X0.75
UB-d065-C08-H53-L115 + UB2060 = UBS-d065-C08-H53-L115 UB3007 6.50-7.00 M8X1.25 6.8 M7X0.5
UB-d070-C08-H53-L115 + UB2060 = UBS-d070-C08-H53-L115 UB3008 7.00-7.50 M8X0.75 / M8X1.0 7.3 / 7.0 6.9
UB-d075-C08-H53-L115 + UB2060 = UBS-d075-C08-H53-L115 UB3009 7.50-8.00 M9X1.25 7.8 M8X0.5
UB-d080-C10-H53-L115 + UB2060 = UBS-d080-C10-H53-L115 UB3010 8.00-8.50 M9X0.75 / M9X1.0 8.3 / 8.0 7.9
UB-d085-C10-H53-L115 + UB2060 = UBS-d085-C10-H53-L115 UB3011 8.50-9.00 M10X1.5 8.5 M10X1.25
UB-d090-C10-H53-L115 + UB2060 = UBS-d090-C10-H53-L115 UB3012 9.00-9.50 M10X0.75 / M10X1.0 9.3 / 9.0 8.9
UB-d095-C10-H53-L115 + UB2060 = UBS-d095-C10-H53-L115 UB3013 9.50-10.00 M11X1.5 9.5 M10X0.5 / M11X1.25
UB-d100-C10-H80-L125 + UB2060 = UBS-d100-C10-H80-L125 UB3014 10.00-10.50 M12X1.75 10.3 M11X1.0 / M12X1.25
UB-d105-C10-H80-L125 + UB2060 = UBS-d105-C10-H80-L125 UB3015 10.50-11.00 M12X1.5 10.5 10.4
UB-d110-C10-H80-L125 + UB2060 = UBS-d110-C10-H80-L125 UB3016 11.00-11.50 M12X0.75 / M12X1.0 11.3 / 11.0 10.9
UB-d115-C12-H80-L125 + UB2060 = UBS-d115-C12-H80-L125 UB3017 11.50-12.00 M12X0.5 11.5 11.4
UB-d120-C12-H80-L125 + UB2060 = UBS-d120-C12-H80-L125 UB3018 12.00-12.50 M14X2.0 12 M13X1.0
UB-d125-C12-H80-L125 + UB2060 = UBS-d125-C12-H80-L125 UB3019 12.50-13.00 M14X1.25 / M14X1.5 12.8 / 12.5 12.4
UB-d130-C12-H80-L125 + UB2060 = UBS-d130-C12-H80-L125 UB3020 13.00-13.50 M14X1.0 13 12.9
UB-d135-C12-H80-L125 + UB2060 = UBS-d135-C12-H80-L125 UB3021 13.50-14.00 M15X1.5 13.5 13.4
UB-d140-C12-H80-L125 + UB2060 = UBS-d140-C12-H80-L125 UB3022 14/

Parametri Metrici dei Porta-Utensili UBURR
